SX 234

EAC — знак обращения, свидетельствующий о том, что продукция, маркированная им, прошла все установленные в технических регламентах Таможенного союза ЕврАзЭС процедуры оценки. Это значит, что она соответствует требованиям всех распространяющихся на данную продукцию технических регламентов. Проверка шиномонтажных стендов согласно указаниям WDK в соответствии с инструкциями WDK по монтажу/демонтажу UHP и Run Flat шин.

JC

Крепление диска осуществляется 4-мя зажимами с внутренней или внешней стороны диска, приводимыми в действие с помощью пневматических цилиндров, управление которыми осуществляется с педального блока.

POWER X

POWER X - запатентованная система крепления колеса с четырьмя цилиндрами, позволяет производить крепление колеса с двойным усилием по сравнению с обычным поворотным столом.

POWER X - это единственная система в мире, позволяющая производить крепление колеса с двойным усилием по сравнению с обычным поворотным столом. Разработана инженерами Giuliano. Надежность и долговечность поворотного стола POWER X практически бесконечны !! Раздвижная система с зубчатой рейкой обеспечивает всегда линейное движение скользящей части механизма, устраняет все недостатки, связанные с надежностью зажимов поворотного стола, а специальный материал гарантирует надежность и долговечность без износа.

QUADRA LOCK

Благодаря комбинированному действию двух цилиндров и двух пластин, механизм обеспечивает блокировку монтажной консоли во всех направлениях, что предотвращает изгиб монтажной консоли и монтажного штока и увеличивает устойчивость стенда при повышенных нагрузках.

HP2

Облегчает монтаж/демонтаж шин. Удерживает борт шины в монтажном ручье диска, позволяя без затруднений ввести монтажную лопатку. Упрощает монтаж/демонтаж нижнего борта низкопрофильных и run flat шин.

SBS & PO

SBS позволяет сохранить ход рычага устройства отжима борта и выполнить отжим борта всего комплекта из 4-х шин, не прикасаясь к рычагу и лопатке устройства отжима борта. Лопатка при этом не застревает (PO).

21°-27°

Угол между лопаткой отжима борта и колесом регулируется при помощи рукоятки, позволяя эффективно работать как с мягкими, так и с жесткими шины.

Отклоняемая назад монтажная стойка

Отклоняемая назад монтажная стойка с пневматическим управлением позволяет фиксировать положение монтажной головки и перемещать ее из рабочего пространства для облегчения операций по демонтажу/монтажу шины.

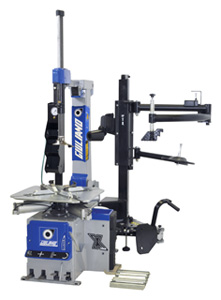

Автоматический шиномонтажный стенд высокой производительности с отклоняемой монтажной стойкой и вспомогательным пневматическим устройством двойного действия sx 234

Автоматический шиномонтажный стенд высокой производительности с отклоняемой монтажной стойкой и вспомогательным пневматическим устройством двойного действия


Автоматический шиномонтажный стенд высокой производительности с отклоняемой монтажной стойкой. Предназначен для колес с диаметром обода от 10" до 28" (максимальный диаметр колеса 1120 мм/44", максимальная ширина колеса 406 мм/16"). Оснащен вспомогательным пневматическим устройством двойного действия HP2 для облегчения монтажа/демонтажа шин и поворотным столом Power X с четырьмя цилиндрами.
Инновационный шиномонтажный стенд с традиционным способом зажима колеса SX 234 был специально разработан компанией Giuliano для автомастерских с большим объемом работ, обслуживающих колеса спортивных автомобилей, RUN FLAT и UHP шины. Данный шиномонтажный стенд наиболее полно отвечает запросам специалистов по шиномонтажу, которые ежедневно работают с самыми разными шинами, позволяет выполнять шиномонтаж без излишних усилий.


Техническое описание

  • Отклоняемая назад монтажная стойка, регулируемая монтажная консоль с монтажным штоком ø 41 мм. Позиционирование монтажной головки производится посредством пневмопривода;
  • Устройство отжима борта на основе цилиндра двойного действия ø 200 мм;
  • Усиленная конструкция основания и монтажной стойки;
  • Поворотный стол толщиной 12 мм с системой крепления POWER X на основе четырех пневмоцилиндров;
  • Монтажная головка предназначена как для стандартных, так и для низкопрофильных шин;
  • Две скорости вращения поворотного стола, управление посредством ножной педали;
  • В стандартную комплектацию входит устройство для накачивания шин, управляемое педалью;
  • Траектория движения и величина хода лопатки устройства отжима борта шины может быть предварительно настроена с помощью запатентованной системы SBS;
  • В стандартную комплектацию входит вспомогательное пневматическое устройство двойного действия HP2 и ящик для инструментов;
  • Устройство для взрывной накачки бескамерных шин (доступно в качестве опции);
  • Выдвижной педальный узел для удобного и быстрого технического обслуживания;
  • Регулируемый угол лопатки устройства отжима борта;
  • Система жесткой блокировки монтажной консоли и монтажного штока QuadraLock;
  • Система PO (эксклюзивный патент Giuliano) предотвращает зажатие лопатки устройства отжима борта между диском и шиной;
  • Роботизированная система для позиционирования монтажной головки и блокировки монтажного штока;
  • Подъемник для колес Tyre Lift (доступен в качестве опции).
(*) Версия предоставляется по запросу
Технические характеристики
Диапазон зажима снаружи 10" - 26"
Диапазон зажима изнутри 12" - 28"
Максимальный диаметр колеса 1120 mm (44")
Максимальная ширина колеса 406 mm (16")
Усилие отжимного цилиндра (при давлении 10 бар) 30800 N
Рабочее давление 10 bar (145 Psi)
Напряжение питания 400V - 3ph / 2 speed
220V - 1ph
220V - 1ph / 2 speed
Мощность электродвигателя 0,8/1,1 kW (3ph)
Скорость вращения 7-14 rpm
Предустановленное давление накачки шин 3,5 bar (50 Psi)
Вес нетто 390 Kg
Макс. габаритные размеры 1710 x 1940 x 2190 mm

Стандартные комплектующие


Стандартная комплектация
HP2 вспомогательное устройство двойного действия для облегчения монтажа/демонтажа низкопрофильных шин и UHP
Устройство для накачивания с педальным управлением
Фильтр-регулятор со встроенным манометром ЕС

Дополнительные комплектующие


Комплект монтажных струбцин (3 штуки) для прижима борта шины, облегчают монтаж верхнего борта шины
Комплект протекторов с резиновым покрытием для зажимов поворотного стола
Набор из 4-х резиновых накладок для дисков из стали
Набор из 4-х резиновых накладок для алюминиевых дисков
Набор из 4-х резиновых накладок для алюминиевых дисков с выступающими спицами
Шиномонтажная смазка (5 кг)
Модуль взрывной накачки шин
Комплект резиновых протекторов для крепления колеса традиционными зажимами с внутренней стороны
Набор из 4-х адаптеров для крепления колес мотоциклов 6" - 24", блокировка винтами .
Набор из 4-х адаптеров для крепления колес HARLEY DAVIDSON, увеличенной высоты, предназначен для колес 6" - 24", крепление винтами.
Быстросъемный комплект для замены монтажно-демонтажных инструментов (включает пластиковую монтажную головку и втулку для установки монтажной головки, которая поставляется вместе с шиномонтажным стендом)
Монтажно-демонтажный инструмент для мягких шин с дисками из железа, укомплектован втулкой для комплекта (QCK)
Монтажно-демонтажный инструмент для колес с выпуклыми спицами, укомплектован втулкой для комплекта (QCK).
Монтажно-демонтажный инструмент для колес с дисками из железа с выступающей центральной втулкой, укомплектован втулкой для комплекта (QCK).
Монтажно-демонтажный инструмент для колес 6"-12", оснащен удлинителем для монтажного штока
Монтажно-демонтажное устройство QX подходит для обычных, низкопрофильных  и Run Flat шин. Позволяет производить работы без применения монтажной лопатки.
Устройство имеет эксклюзивный патент GIULIANO, оснащено монтажным пальцем, движение которого идентично движению обычной монтажной лопатки, используемой оператором вручную.
Устройство QX приводится в действие пневмоцилиндром и управляется с помощью простого переключателя. Для облегчения демонтажа шины, с целью контроля и регулирования каждого действия, предусмотрен как постепенный ввод инструмента между диском и шиной, так и постепенное извлечение борта шины из диска во избежание ее повреждений.
Головка инструмента имеет протекторы из нейлона и кевлара, которые помогают избежать контакта деликатной поверхности диска с металлическими частями инструмента. Протекторы могут быть легко заменены при необходимости.
Если устройство используется в сочетании с отжимным диском или роликом Help, монтажный палец устройства QX оказывает дополнительное давление на боковину шины при монтаже верхнего борта.
Подлинной инновацией и главной особенностью устройства QX является возможность его быстрой и легкой установки  на любой шиномонтажный стенд , в том числе на обычный шиномонтажный стенд с целью его модернизации.
Таким образом, Вы можете усовершенствовать Ваш традиционный шиномонтажный стенд до модели Leverless, потратив всего несколько минут Вашего времени!
Комплект адаптеров для установки QX на быстросъемный комплект(QCK).
Шаблон для калибровки, предназначен для установки QX и QX Plus.
Набор из 10 передних платиковых протекторов для устройства QX и QX Plus.
Набор из 10 задних пластиковых протекторов для устройства QX и QX Plus.
Ручной инструмент для прижима борта шины
Ручной инструмент для прижима борта шины
с раздвижным рычагом
Прижимной конус для крепления колес RUN FLAT (внешняя блокировка).
Комплект Run Flat UHP
Фильтр-регулятор со встроенным манометром ЕС
Благодарим Вас за интерес, проявленный к нашему оборудованию. Пожалуйста, сообщите о Ваших потребностях подробнее или обратитесь к ближайшему дистрибьютору за дополнительной информацией.

Для запроса более подробной информации и получения цен, пожалуйста, обратитесь к сотрудникам Giuliano Industrial
Найти ближайшего авторизованного дилера Giuliano Industrial
Smart Blade System (SBS)SMART BLADE SYSTEM позволяет задать как начальное, так и конечное положение лопатки устройства отжима борта шины, таким образом, ход устройства отжима борта шины может быть предварительно настроен. Ход и движение лопатки могут быть сохранены для всего комплекта из четырех шин, таким образом, оператору больше нет необходимости использовать руки, помогая движению лопатки устройства отжима борта шины.
SX 234Запатентованная система SBS позволяет задать как начальное, так и конечное положение устройства отжима борта шины, что позволяет выполнить отжима борта всего комплекта из 4-х шин без использования рук.
Запатентованная система Giuliano POWER X (PX) с четырьмя цилиндрами позволяет производить крепление колеса с большим усилием (до 60% больше по сравнению с обычным поворотным столом с двумя цилиндрами). Надежность и долговечность практически бесконечны! Вспомогательное устройство двойного действия HP2 снижает усилия оператора. Посмотрите наше видео, чтобы узнать больше о SX 234. Откройте для себя новые функции, которые делают его лучшим традиционным шиномонтажным станком из существующих на сегодняшний день на рынке продаж.
