S 121

Шиномонтажный станок Leverless высокой производительности PAR-MOVE (без использования монтажной лопатки)

Industry 4.0
RUSC
0,56

Коэффициент сопротивления воздействию (Resistance Under Stress Coefficient) (RUSC) дает представление о том, насколько надежным является Ваш шиномонтажный стенд с точки зрения прочности и мощности при различных воздействиях во время монтажа/демонтажа шин. Вы хотите знать больше о RUSC? Нажмите здесь!

ОДОБРЕНО
EAC — знак обращения, свидетельствующий о том, что продукция, маркированная им, прошла все установленные в технических регламентах Таможенного союза ЕврАзЭС процедуры оценки. Это значит, что она соответствует требованиям всех распространяющихся на данную продукцию технических регламентов.
Проверка шиномонтажных стендов согласно указаниям WDK в соответствии с инструкциями WDK по монтажу/демонтажу UHP и Run Flat шин. (*) Версия предоставляется по запросу
Основные характеристики
Car (TC)

Car
Предназначен для колес легковых автомобилей

LNL (TC)

Lever NO Lever
Сочетает в себе преимущества системы "leverless" (без использования монтажной лопатки) с возможность использовать монтажно-демонтажное устройство в качестве традиционного инструмента (патент Giuliano).

SUPER2 (TC)

Superautomatic
PAR-MOVE Concept Модель с 3 педалями управления, плюс 1 боковая педаль для устройства отжима борта шины. Мощная фиксированная вертикальная стойка, монтажная консоль отклоняется вверх параллелограммным механизмом (экономия пространства), позиционирование и блокировка без усилий. Монтажная головка автоматически перемещается вверх и назад.

12\

12"-30"
Диаметр обода обслуживаемых колес от 12" до 30".

SLOCK

Smart Lock
SMART LOCK - это самая быстрая в мире (для выполнения операции необходимы всего 2 секунды) система крепления колеса на зажимном фланце. Благодаря "специальной быстрозажимной гайке" (эксклюзивный патент GIULIANO) Вам просто необходимо вставить штифт в центральное отверстие и повернуть ручку на 90° для точного, безопасного и надежного крепления колеса на зажимном фланце без необходимости выполнения замысловатых операций. Отсутствие монтажного стола устраняет ограничение, обусловленное "диапазоном крепления", существующим на обычных шиномонтажных станках.

PANEL (TC)

Control Console
Консоль управления позволяет легким нажатием на кнопки управлять каждым отдельным движением и функциями шиномонтажного стенда.

RBB (TC)

Roller Bead Breaking
Отжим борта происходит с помощью отжимных дисков, которые не соприкасаются с поверхностью колесного диска, при этом колесо находится в горизонтальном положении.

CD Concept (TC)

Center Driven Concept
Отжимные диски немного смещены по отношению к центру обода колеса для обеспечения особенного дугообразного движения. Данное смещение создает вращающий момент, необходимый для обеспечивая наиболее быстрого проникания отжимных дисков внутрь колеса и немедленного отжим борта шины. Достаточно всего одно вращение по часовой стрелке для полного отжима борта шины (патент GIULIANO).

PAR MOVE (TC)

Parallelogram Move Concept
Мощная фиксированная вертикальная стойка с инновационной системой отвода монтажного штока, монтажная консоль отклоняется вверх параллелограммным механизмом с пневмоприводом (PAR-MOVE Concept). Данная технология позволяет максимально сэкономить пространство необходимое для установки шиномонтажного стенда (по сравнению с моделями с традиционной отклоняемой назад монтажной стойкой). Надежная, мощная конструкция и инновационный дизайн обеспечивают высокую жёсткость и устойчивость шиномонтажного стенда при эксплуатации с жёсткими, низкопрофильными, Run Flat шинами. Технология также позволяет сохранить рабочее положение монтажной головки с идеальной геометрией повторного подведения к диску, исключая касания шины и диска.

MD (TC)

Motorinverter Drive
Две скорости вращения зажимного устройства, управление посредством педали (инвертерная технология)

BP1+ (TC)

Bead Pressing Arm Plus
Запатентованное вспомогательное пневматическое устройство BP1 Plus. После завершения монтажа шины устройство автоматически поднимается вверх, позволяя оператору не менять своего местоположения.

2SPEED (TC) HYD

Two speed chuck
Двухскоростное гидравлическое зажимное устройство позволяет регулировать скорость вращения в зависимости от выполняемой операции. Гарантирует выполнение работ технологичным и безопасным способом.

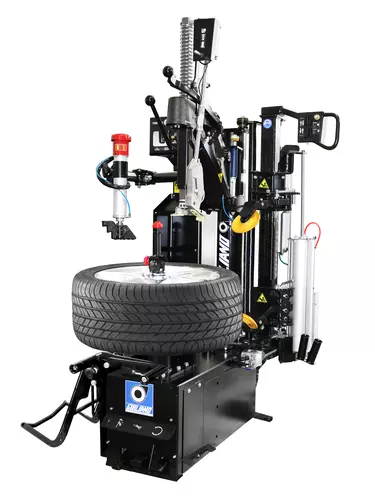

Автоматический шиномонтажный станок высокой производительности с системой крепления колеса через центральное отверстие предназначен для колес легковых автомобилей с диаметром обода от 12" до 30" (максимальный диаметр колеса 1200 мм/47", максимальная ширина колеса 406 мм/16"). Рекомендован для высокопрофессиональных специалистов, обслуживающих Run Flat и UHP шины.
Усиленная конструкция, мощная фиксированная вертикальная стойка с инновационным параллелограммным механизмом PAR-MOVE (патент Giuliano) для отвода монтажного штока с пневмоприводом. Технология PAR-MOVE позволяет экономить место в вашей мастерской, шиномонтажный стенд можно ставить у стены, так как дополнительного пространства сзади не требуются. Чрезвычайная устойчивость и мощность, передовой эргономичный дизайн и шиномонтаж без усилий даже самых сложных колес.

Шиномонтажный станок оснащен технологией Giuliano Lever - No Lever (без использования монтажной лопатки + с использованием монтажной лопатки), защищенной эксклюзивным международным патентом, которая позволяет оператору чрезвычайно эффективно и профессионально работать с множеством различных типов шин, как с использованием монтажной лопатки, так и без нее в режиме leverless.
Оснащен системой SMART LOCK (патент Giuliano), самым быстрым и безопасным устройством крепления колес в мире! В стандартную комплектацию входит запатентованное вспомогательное устройство для прижима борта BP1 PLUS (патент Giuliano) и запатентованное монтажно-демонтажное устройство Lever – No Lever (патент Giuliano) для работы в режиме Leverless (без монтажной лопатки) или с монтажной лопаткой в режиме Lever.
Усовершенствованный высокопроизводительный дизайн позволяет легко и без усилий работать с различными типами шин:
  • Par-Move Concept: Мощная фиксированная вертикальная стойка с инновационной системой отвода монтажного штока, монтажная консоль отклоняется вверх параллелограммным механизмом с пневмоприводом. Система гарантирует чрезвычайную устойчивость, прочность и жесткость без изгибов при интенсивной эксплуатации. Жесткость новой системы гораздо выше, чем у любой обычной модели с отклоняемой назад монтажной стойкой.
  • Space Saver: Благодаря шарнирно-параллелограммному перемещению монтажного штока новые станки Giuliano не требуют дополнительного пространства сзади и сбоку, как у обычных моделей, и могут быть установлены в рабочем пространстве, идеально соответствующем их фактическим габаритным размерам.
  • Монтажно-демонтажное устройство “ Lever – No Lever ”: это единственная система, которая сочетает в себе преимущества устройства "leverless" и стандартного инструмента для монтажа/демонтажа. По сути, это два шиномонтажных станка в одном: без использования монтажной лопатки (leverless) и традиционный!
  • Smart Lock: сверхбыстрая система крепления колеса (самая быстрая система крепления в мире!!). Достаточно повернуть ручку на 90 ° после того, как устройство вставлено в центральное отверстие. Всего 2 секунды необходимы для мощного и безопасного крепления колеса на зажимном патроне!
  • Center Driven Concept: Диски для отжима борта шины слегка смещены относительно центра обода для лучшего и более быстрого проникновения и немедленного отжима бортов.
  • BP1 Plus: пневматическое устройство для прижима борта шины значительно облегчает операции по монтажу / демонтажу второго борта шин сверхнизкого профиля. Устройство автоматически возвращается в исходное положение в конце работы, оператору не нужно менять свое рабочее положение.
5-ЛЕТ ГАРАНТИЯ на основные комплектующие.

Техническое описание
  • Мощная фиксированная вертикальная стойка с инновационной системой отвода монтажного штока, монтажная консоль отклоняется вверх параллелограммным механизмом с пневмоприводом PAR-MOVE Concept, патент Giuliano.
  • Пневматическая система отжима борта шины с двумя вращающимися отжимными дисками.
  • Отжимные диски немного смещены по отношению к центру обода колеса для обеспечения быстрого проникания и немедленного отжима борта шины. Center Driven Concept (патент GIULIANO).
  • Усиленный корпус. Надежная, мощная вертикальная стойка и монтажная консоль отклоняемая вверх параллелограммным механизмом обеспечивают высокую жёсткость и устойчивость шиномонтажного стенда при эксплуатации с жёсткими, низкопрофильными, Run Flat шинами.
  • Управление стендом осуществляется с помощью консоли и ножных педалей.
  • Запатентованная высокоскоростная система крепления колеса SMART LOCK на зажимном фланце с помощью специальной быстрозажимной гайки.
  • Оснащен монтажно-демонтажным устройством Lever - NO Lever без использования монтажной лопатки + с использованием монтажной лопатки (патент GIULIANO). Дополнительная ручка для регулировки, расположенная на монтажно-демонтажном устройстве, позволяет работать в режиме “No Lever” (без использования монтажной лопатки) или вернуться к использованию монтажной лопатки, выбрав режим “Lever”.
  • Две скорости вращения зажимного устройства, управление посредством педали (инвертерная технология).
  • В стандартную комплектацию входит устройство для накачивания шин, управляемое педалью.
  • В стандартную комплектацию входит пневматическое вспомогательное устройство BP1 Plus. После завершения работы устройство автоматически поднимается вверх, в нерабочее положение (эксклюзивный патент Giuliano).
  • В стандартную комплектацию входит ящик для инструментов.
  • Подъемник для колес и устройство для взрывной накачки бескамерных шин (доступны в качестве опции).
  • 5-ЛЕТ ГАРАНТИЯ на мотор-редуктор и PAR-MOVE.
  • Спроектирован и произведен в Италии.
  • "Право на ремонт" (Right to repair) - все запасные части доступны в течение как минимум 10 лет с момента производства, простота обслуживания и низкое воздействие на окружающую среду.
Made In Italy
Диаметр обода обслуживаемых колес 12" - 30"
Максимальный диаметр колеса 1200 mm (47")
Максимальная ширина колеса 406 mm (16")
Для реверсивных дисков, зависит от размера и особенностей диска
Усилие отжимного цилиндра (при давлении 10 бар) 11770 N (1200 Kg)
Максимальная масса колеса 80 Kg
Рабочее давление 8-10 bar (116-145 Psi)
Напряжение питания 220V - 1ph
Мощность электродвигателя 0,75 kW / 2 speed
Скорость вращения 7-16 rpm
Предустановленное давление накачки шин 3,5 bar (50 Psi)
Вес нетто 365 Kg
Габаритные размеры (ШхГхВ) 1120-1690 x 1280 x 1770-2200 mm
